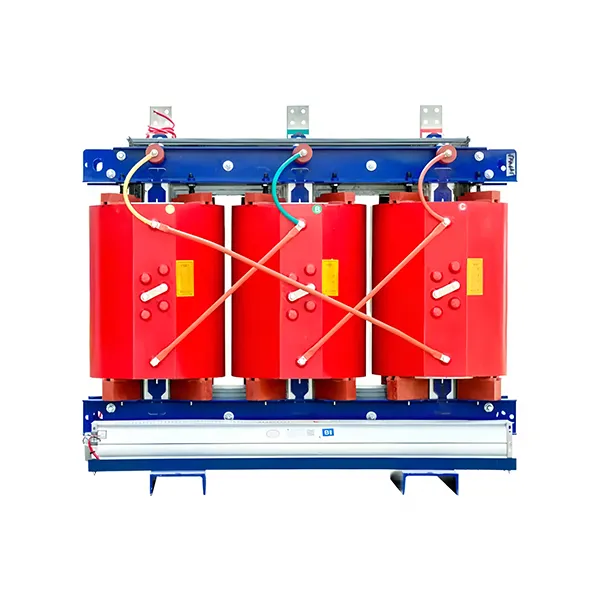

Сухой трансформатор

Информация о продукте Низкие потери холостого хода Тонколистовая (0.18 мм) высококачественная электротехническая сталь с высокой магнитной проницаемостью. Полностью скошенные стыки и многоступенчатая технология снижают потери холостого хода. Передовая технология Высоковольтные обмотки изго...

Отправить заявку

Описание

маркер

Информация о продукте

Низкие потери холостого хода

Тонколистовая (0.18 мм) высококачественная электротехническая сталь с высокой магнитной проницаемостью.

Полностью скошенные стыки и многоступенчатая технология снижают потери холостого хода.

Передовая технология

Высоковольтные обмотки изготовлены на немецком оборудовании для вакуумной заливки Хедрич.

Полностью автоматическое онлайн-смешивание материалов гарантирует отсутствие пузырей в залитых катушках и низкий уровень частичных разрядов.

Превосходные характеристики

Анализ методом моделирования электрических, температурных и магнитных полей.

Первыми в Китае прошли испытания KEMA на классы E2, C2, F1.

Энергосбережение и экологичность

Герметизация литой смолой устойчива к коррозии, негорюча и взрывобезопасна.

Низкие потери и уровень шума, экологически чистое производство без загрязнения.

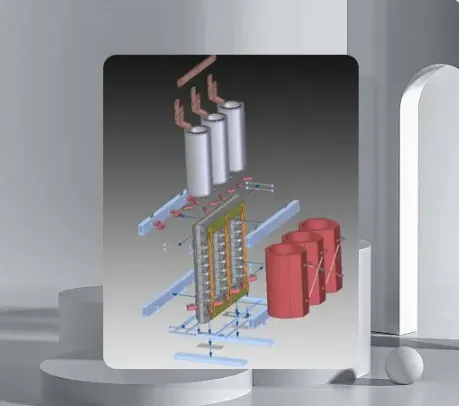

Трехмерное проектирование

Опираясь на более чем 20-летний опыт проектирования, производства и испытаний трансформаторов,OOO Чунцин Цзяньшу Производство Электрооборудования. разработала передовое программное обеспечение для «3D + параметрического» проектирования, которое позволяет осуществлять автоматизированное проектирование, оптимизацию затрат, моделирование и симуляцию, в полной мере учитывая требования национальных и отраслевых стандартов и обеспечивая передовые характеристики продукции на этапе проектирования.

Высоковольтные обмотки

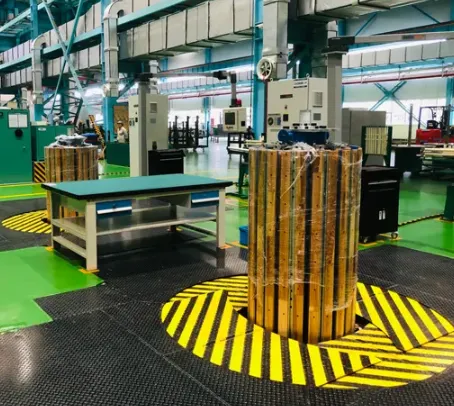

Проводник высоковольтной обмотки изготавливается из высококачественного проводника, усиленного стекловолоконным матом, и заливается в вакууме с использованием передовой системы вакуумной заливки Хедрич. Это эффективно подавляет возникновение частичных разрядов, уровень которых составляет <5 пКл.

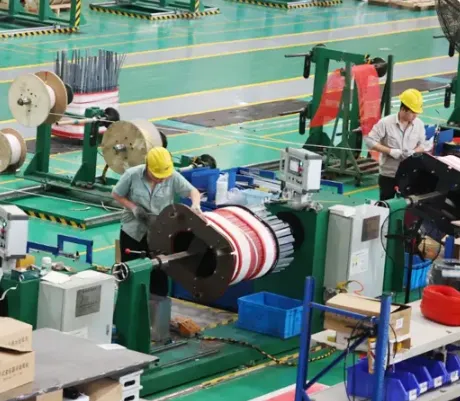

Низковольтные обмотки

Низковольтные обмотки изготавливаются из высококачественной фольги, намотанной на автоматических станках. Используется технология «гидравлического энергосберегающего устройства натяжения фольги и проволоки», высокоточное обнаружение (±0,5 мм) и передовая аргонодуговая сварка, что играет ключевую роль в обеспечении качества намотки катушек.

Магнитопровод изготавливается из высококачественной ориентированной электротехнической стали с высокой магнитной проницаемостью, с использованием технологии ступенчатого соединения под углом 45 градусов. Поверхность покрыта специальным влаго- и антикоррозийным покрытием, что эффективно снижает потери холостого хода, ток холостого хода и уровень шума.

Вся продукция подвергается строгому контролю производственных процессов и качества. Перед отгрузкой проводятся тщательные испытания в соответствии с национальными стандартами и индивидуальными требованиями заказчика, включая проверку частичных разрядов, стойкости к грозовым импульсам, уровня шума и другие обязательные проверки. Передовое испытательное оборудование и комплексная система контроля гарантируют высокое качество и надежность продукции.

SC(B)10-100~2500/10 Эпоксидный трансформатор сухого типа			Номинальное напряжение: 10 10,5, 11, 6,6, 6,3, 6 кВ Комплекс шаперонов: Dyn11 или Yyno					Номинальное низкое напряжение: 0,4 кВ Диапазон отсчета: ±2 × 2,5 % и т. д
Модель продукта UK%	Потребляемая мощность без нагрузки (Вт)	Потери при 75 °C Pk (Вт)	10(%)	LPA(AN)dB	Сетка m×n	Размеры Д × Ш × В (мм)	Размеры верхнего корпуса кабельного ввода (включая опорные ножки)		Размеры корпуса клеммной колодки с боковым выходом (включая основание)
SC(B)10-200/104	400	1371	0.7	42	550×550	960×750×804	1700×1400×1600		1700×1400×2200
SC(B)10-125/104	470	1616	0.7	43	550×550	960×750×804	1700×1400×1600		1700×1400×2200
SC(B)10-160/104	540	1860	0.7	43	550×550	1040×750×859	1700×1400×1600		1700×1400×2200
SC(B)10-200/104	620	2200	0.7	43	550×550	1040×750×874	1700×1400×1600		1700×1400×2200
SC(B)10-250/10	720	2410	0.7	43	660×660	1090×860×856	1700×1400×1600		1700×1400×2200
SC(B)10-315/10 4	880	3030	0.7	45	660×660	1100×860×923	1700×1400×1600		1700×1400×2200
SC(B)10-400/10 4	975	3480	0.7	45	660×660	1120×860×913	1700×1400×1600		1700×1400×2200
SC(B)10-500/10 4	1160	4260	0.6	46	660×660	1240×860×953	1700×1400×1600		1700×1400×2200
SC(B)10-630/10 4	1340	5134	0.6	46	820×660	1360×860×956	1900×1500×1800		1900×1500×2200
SC(B)10-630/10 6	1300	5200	0.6	48	820×660	1380×860×938	1900×1500×1800		1900×1500×2200
SC(B)10-800/10 6	1520	6020	0.5	49	820×820	1450×1020×993	1900×1500×1800		1900×1500×2200
SC(B)10-1000/10 6	1770	7090	0.4	50	820×820	1510×1020×1058	1900×1500×1800		1900×1500×2200
SC(B)10-1250/10 6	2090	8460	0.4	51	820×820	1530×1020×1140	1900×1500×1800		1900×1500×2200
SC(B)10-1600/10 6	2450	10240	0.3	51	820×1070	1560×1150×1223	2000×1600×2000		2000×1600×2200
SC(B)10-2000/10 6	3050	12600	0.3	52	1070×1070	1580×1150×1273	2000×1600×2000		2000×1600×2200
SC(B)10-2500/10 6	3600	15000	0.3	53	1070×1070	1700×1150×1383	2200×1600×2000		2200×1600×2200
SC(B)10-1600/10 8	2450	11263	0.3	51	820×1070	1590×1150×1198	2000×1600×2000		2000×1600×2200
SC(B)10-2000/108	3050	13882	0.3	52	1070×1070	1660×1150×1298	2000×1600×2000		2000×1600×2200
SC(B)10-2500/108	3600	16414	0.3	53	1070×1070	1720×1150×1493	2200×1600×2000		2200×1600×2200

SC(B)11-100~2500/10 Эпоксидный трансформатор сухого типа							Номинальное напряжение кВ: 10 (10,5, 11, 6,6, 6,3, 6) кВ Группа сборки: Dyn11 или Yyn0		Номинальное низкое напряжение: 0,4 кВ Номинальное низкое напряжение: 0,4 кВ
Номинальное низкое напряжение: 0,4 кВ	Великобритания%	PO(W) Потребляемая мощность без нагрузки (Вт)	Потери при 75 °C Pk (Вт))	10(%)	LPA(AN)dB	Сетка m×n	Размеры Д × Ш × В (мм)	Размеры верхнего корпуса кабельного ввода (включая опорные ножки)	Размеры корпуса клеммной колодки с боковым выходом (включая основание)
SC(B)11-100/10	4	360	1371	0.7	42	550×550	960×750×804	1700×1400×1600	1700×1400×2200
SC(B)11-125/10	4	375	1616	0.7	43	550×550	960×750×804	1700×1400×1600	1700×1400×2200
SC(B)11-160/10	4	486	1860	0.7	43	550×550	1040×750×859	1700×1400×1600	1700×1400×2200
SC(B)11-200/10	4	560	2200	0.7	43	550×550	1040×750×874	1700×1400×1600	1700×1400×2200
SC(B)11-250/10	4	650	2410	0.7	43	660×660	1090×860×856	1700×1400×1600	1700×1400×2200
SC(B)11-315/10	4	790	3030	0.7	45	660×660	1100×860×923	1700×1400×1600	1700×1400×2200
SC(B)11-400/10	4	880	3480	0.7	45	660×660	1120×860×913	1700×1400×1600	1700×1400×2200
SC(B)11-500/10	4	1050	4260	0.6	46	660×660	1240×860×953	1700×1400×1600	1700×1400×2200
SC(B)11-630/10	4	1210	5200	0.6	46	820×660	1360×860×956	1900×1500×1800	1900×1500×2200
SC(B)11-630/10	6	1180	5200	0.6	48	820×660	1380×860×938	1900×1500×1800	1900×1500×2200
SC(B)11-800/10	6	1370	6020	0.5	49	820×820	1450×1020×993	1900×1500×1800	1900×1500×2200
SC(B)11-1000/10	6	1600	7090	0.4	50	820×820	1510×1020×1058	1900×1500×1800	1900×1500×2200
SC(B)11-1250/10	6	1880	8460	0.4	51	820×820	1530×1020×1140	1900×1500×1800	1900×1500×2200
SC(B)11-1600/10	6	2210	10240	0.3	51	820×1070	1560×1150×1223	2000×1600×2000	2000×1600×2200
SC(B)11-2000/10	6	2780	12600	0.3	52	1070×1070	1580×1150×1273	2000×1600×2000	2000×1600×2200
SC(B)11-2500/10	6	3240	15000	0.3	53	1070×1070	1700×1150×1383	2200×1600×2000	2200×1600×2200
SC(B)11-1600/10	8	2210	11263	0.3	51	820×1070	1590×1150×1198	2000×1600×2000	2000×1600×2200
SC(B)11-2000/10	8	2780	13882	0.3	52	1070×1070	1660×1150×1298	2000×1600×2000	2000×1600×2200
SC(B)11-2500/10	8	3240	16414	0.3	53	1070×1070	1720×1150×1493	2200×1600×2000	2200×1600×2200

SC(B)13-100~2 500/1 0 Эпоксидный трансформатор сухого типа Номинальное напряжение: 10 (10,5, 11, 6,6, 6,3, 6) кВ Номинальное низкое напряжение: 0,4 кВ
Модель продукта	Великобритания%	Потребляемая мощность без нагрузки (Вт)	Потери при 75 °C Pk (Вт)	I0(%)	LPA(AN)dB	рина колеи mxn	рина колеи mxn	Размеры верхнего корпуса кабельного ввода (включая опорные ножки)	Размеры корпуса клеммной колодки с боковым выходом (включая основание)
SC(B)13-100/10	4	290	1236	0.7	42	550×550	990×750×790	1700×1400×1600	1700×1400×2200
SC(B)13-125/10	4	340	1454	0.7	43	550×550	990×750×830	1700×1400×1600	1700×1400×2200
SC(B)13-160/10	4	385	1672	0.7	43	550×550	1060×750×880	1700×1400×1600	1700×1400×2200
SC(B)13-200/10	4	445	1990	0.7	43	660×660	980×860×900	1700×1400×1600	1700×1400×2200
SC(B)13-250/10	4	515	2170	0.7	43	660×660	1000×860×920.5	1700×1400×1600	1700×1400×2200
SC(B)13-315/10	4	635	2730	0.7	45	660×660	1030×860×996	1700×1400×1600	1700×1400×2200
SC(B)13-400/10	4	705	3135	0.7	45	660×660	1060×860×1038	1700×1400×1600	1700×1400×2200
SC(B)13-500/10	4	835	3835	0.6	46	660×660	1120×860×1180	1700×1400×1600	1700×1400×2200
SC(B)13-630/10	4	965	4620	0.6	46	820×660	1170×860×1256	1900×1500×1800	1900×1500×2200
SC(B)13-630/10	6	935	4685	0.6	48	820×660	1210×860×1103	1900×1500×1800	1900×1500×2200
SC(B)13-800/10	6	1095	5470	0.5	49	820×820	1230×1020×1161	1900×1500×1800	1900×1500×2200
SC(B)13-1000/10	6	1275	6390	0.4	50	820×820	1320×1020×1274	1900×1500×1800	1900×1500×2200
SC(B)13-1250/10	6	1505	7615	0.4	51	820×820	1350×1020×1353	1900×1500×1800	1900×1500×2200
SC(B)13-1600/10	6	1765	9215	0.3	51	820×1070	1390×1150×1373	2000×1600×2000	2000×1600×2200
SC(B)13-2000/10	6	2195	11355	0.3	52	1070×1070	1500×1150×1426	2000×1600×2000	2000×1600×2200
SC(B)13-2500/10	6	2590	13495	0.3	53	1070×1070	1570×1150×1483	2200×1600×2000	2200×1600×2200
SC(B)13-1600/10	8	1715	10137	0.3	51	820×1070	1610×1150×1273	2000×1600×2000	2000×1600×2200
SC(B)13-2000/10	8	2135	12494	0.3	52	1070×1070	1610×1150×1416	2000×1600×2000	2000×1600×2200
SC(B)13-2500/10	8	2520	14773	0.3	53	1070×1070	1610×1150×1563	2200×1600×2000	2200×1600×2200

SC(B)10-200~2500/20 Эпоксидный трансформатор сухого типа					Номинальное напряжение: 20 (22, 24) кВ Группа сборки: Dyn11 или Yyn0		Номинальное низкое напряжение: 0,4 кВ Уровень изоляции: L1125 AC 50/LI AC3	Диапазон отсчета: ±2 × 2,5 % и т. д.
Модель продукта	Великобритания%	Потребляемая мощность без нагрузки (Вт)	Потери при 75 °C Pk (Вт)	I0(%)	LPA(AN)dB	рина колеи mxn	рина колеи mxn	Размеры верхнего корпуса кабельного ввода (включая опорные ножки)
SC(B)10-200/20	6	730	2565	1	47	660×660	1425×860×1184	1650×1400×1660
SC(B)10-250/20	6	840	2985	1	47	820×660	1450×860×1317	2000×1400×1660
SC(B)10-315/20	6	970	3560	0.9	48	820×820	1460×1020×1339	2000×1400×1865
SC(B)10-400/20	6	1150	4225	0.8	48	820×820	1490×1020×1344	2100×1450×1965
SC(B)10-500/20	6	1350	5055	0.8	50	820×820	1580×1070×1471	2100×1450×1965
SC(B)10-630/20	6	1530	5970	0.7	50	820×820	1580×1070×1616	2200×1500×2065
SC(B)10-800/20	6	1750	7210	0.6	51	820×820	1580×1070×1681	2300×1550×2065
SC(B)10-1000/20	6	2070	8540	0.5	52	820×820	1700×1070×1563	2300×1650×2165
SC(B)10-1250/20	6	2380	10040	0.5	52	1070×1070	1760×1270×1621	2400×1700×2300
SC(B)10-1600/20	6	2790	12050	0.4	53	1070×1070	1900×1270×1781	2500×1800×2400
SC(B)10-2000/20	6	3240	14230	0.4	53	1070×1070	2060×1270×2081	2700×1800×2500
SC(B)10-2500/20	6	3870	16850	0.3	54	1070×1070	2260×1270×2016	2800×1900×2700

SC(B)10-250~2500/35 Эпоксидный трансформатор сухого типа							Номинальное напряжение: 35 (38,5, 37,5, 36,5, 33) кВГруппа лигандов: Dyn11, Yyn⁰	Группа лигандов: Dyn11, Yyn⁰ Диапазон отсчета: ±2 × 2,5 % и т. д.
Модель продукта	Великобритания%	Потребляемая мощность без нагрузки (Вт)	Потери при 75 °C Pk (Вт)	I0(%)	LPA(AN)dB	рина колеи mxn	рина колеи mxn	Размеры верхнего корпуса кабельного ввода (включая опорные ножки)
sC10-250/35	6	990	3250	0.73	52	820×820	1470×1000×1591	2300×1700×2000
SC10-315/35	6	1180	3900	0.6	52	820×820	1580×1100×1870	2600×1800×2300
SC10-400/35	6	1380	4700	1.6	52	820×820	1790×1100×1700	2600×1800×2100
SC(B)10-500/35	6	1620	5700	0.43	52	820×820	1620×1100×1930	2420×1800×2300
SC(B)10-630/35	6	1860	6600	0.36	52	820×820	1720×1100×1970	2520×1900×2350
SC(B)10-800/35	6	2160	7800	0.63	53	820×820	1840×1200×2000	2650×1900×2350
SC(B)10-1000/35	6	2430	9100	0.47	53	1070×820	2070×1200×1980	2870×1900×2350
SC(B)10-1250/35	6	2840	11000	0.4	53	1070×1070	2180×1400×2000	2980×2000×2450
SC(B)10-1600/35	6	3240	13400	0.3	55	1070×1070	2000×1300×2270	2800×2000×2650
SC(B)10-2000/35	6	3825	15928	0.28	55	1070×1070	2130×1300×2340	3200×2200×2700
SC(B)10-2500/35	6	4460	18641	0.52	55	1070×1070	2240×1400×2370	3000×2000×2700

SC11-800~25000/35 Эпоксидные трансформаторы сухого типа					Номинальное напряжение: 35 (38,5, 37,5, 36,5, 33) кВ Группа лигандов: Yd11, YNd1 или Dyn111		Номинальное низкое напряжение: 10,5 (11, 6,0, 6,3, 3,15) кВ Диапазон отсчета: ±2 × 2,5 % и т. д.
Модель продукта	Великобритания%	Потребляемая мощность без нагрузки (Вт)	Потери при 75 °C Pk (Вт)	I0(%)	LPA(AN)dB	рина колеи mxn	рина колеи mxn
SC11-800/35	6	2025	9400	0.6	50	1475×820	2210×1070×1680
SC11-1000/35	6	2400	10900	0.6	50	1475×820	2280×1070×1720
SC11-1250/35	6	2815	12900	0.5	50	1475×1070	2380×1200×1810
SC11-1600/35	6	3320	15400	0.5	50	1475×1070	2405×1400×2285
SC11-2000/35	7	3805	18200	0.45	52	1475×1070	2530×1400×2330
SC11-2500/35	7	4370	21800	0.45	52	1475×1070	2650×1400×2345
SC11-3150/35	8	5425	24500	0.4	53	2040×1475	2980×1400×2360
SC11-4000/35	8	6315	29400	0.4	53	2040×1475	3120×1600×2410
SC11-5000/35	8	7530	34900	0.35	54	2040×1475	3170×1600×2460
SC11-6300/35	8	8910	40800	0.35	54	2040×1475	3250×1800×2565
SC11-8000/35	9	10170	46000	0.3	56	2040×1475	3390×1800×2675
SC11-10000/35	9	11610	55500	0.25	60	2040×1475	3570×2000×2765
SC11-12500/35	9	14130	64600	0.2	60	2040×1475	3770×2000×2885
SC11-16000/35	9	17370	76000	0.2	62	2300×1475	4200×2000×3150
SC11-20000/35	10	20610	85500	0.2	62	2580×1475	4610×2000×3460
SC11-25000/35	10	24390	101000	0.2	64	2580×1475	4810×2000×3490
